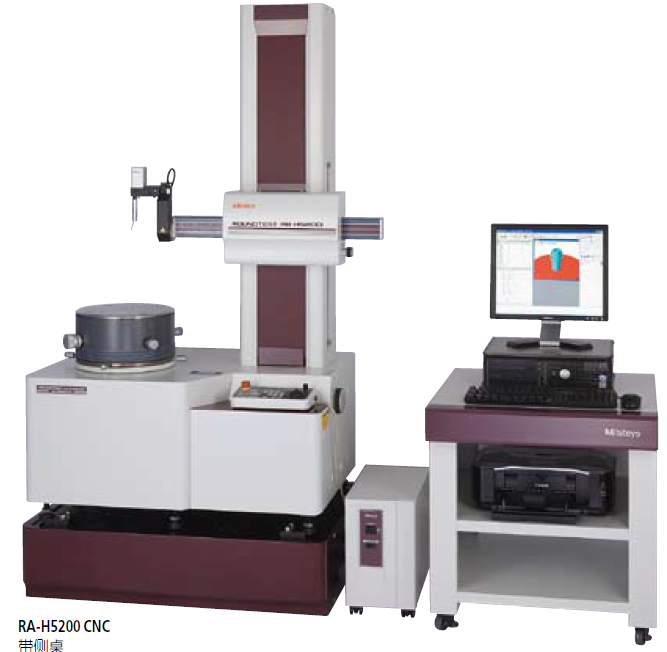

三豐圓度/圓柱度儀RA-H5200CNC擁有超高的精度、優越操作性及多功能解析的圓度/圓柱度測量機，實現更高精度。CNC測量機極大地提高了生產力和效率。......
品牌：日本三豐
價格：根據配置詳細報價
13889943666
| 商品名稱 | 日本三豐圓度/圓柱度儀 |
| 型號 | RA-H5200CNC |
| 最大測量直徑 | Φ400µm |
| 旋轉精度 | (0.02+3.5H/10000)µm |
| 供應商 | 佛山市精測計量?jì)x器設備有限公司 |
頂級效率和性能來自于最高等級精

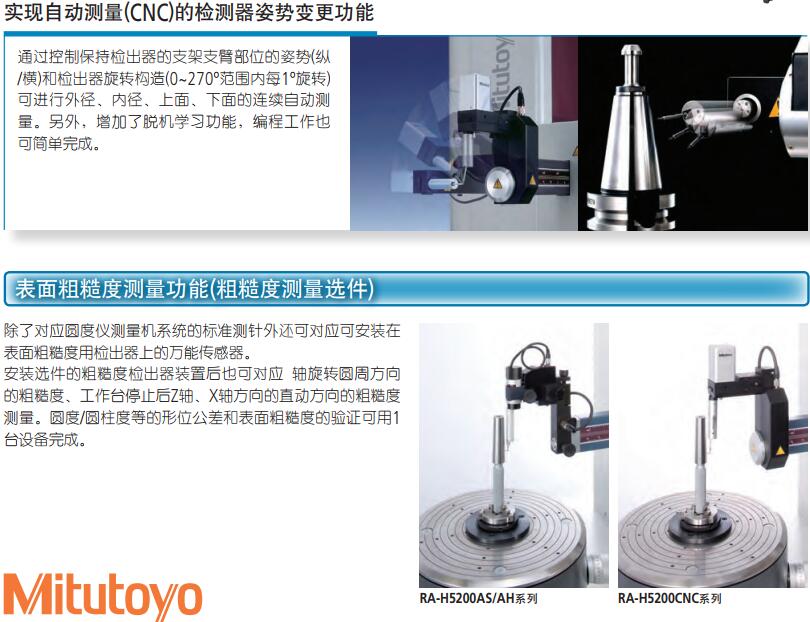

• 自動控制支臂姿勢(垂直/水平)及檢出器的旋轉特征能對多種要素組合進行連續測量，如外徑/內徑和/或上/下面測量。
• 脫機教學功能可輕松生成零件程序。
• 通過建立帶PLC (可編程邏輯控制器)的交互式通信(RS-232C)，可以使用外部控制功能(外部I/O)。
• ROUNDPAK是一個專用數據分析軟件包，其功能性增強，通過使用鼠標和圖標選擇就可輕松進行操作。
• 3D零件程序模擬功能可編輯程序及目視檢測其運行情況。
• 可靈活定制測量結果報告，包括布局和尺寸。
| 型號 | RA-H5200 CNC | |||
| Z軸立柱 |
標準立柱 (垂直移動: 300mm) |
高立柱 (垂直移動: 500mm) |
||
|
旋轉工作臺 |
旋轉精度 (JIS B 7451-1997) |
徑向 | (0.02+3.5H/10000)µm H: 為測量高度 (mm) | |
| 軸向 | (0.02+3.5X/10000)µm X: 到旋轉工作臺軸的距離 (mm) | |||
| 旋轉速度 | 2, 4, 6, 10rpm (自動定心: 20rpm) | |||
| 工作臺有效直徑 | ø300mm | |||
| 調心范圍 | ±5mm | |||
| 調水平范圍 | ±1º | |||
| 臺面最大承重 | 80kg (自動定心: 65kg) | |||
| 最大測量直徑 | ø356mm | |||
| 最大工件直徑 | ø680mm | |||
|
垂直移動 (Z軸立柱) |
移動直線度 (λc2.5) |
窄范圍 | 0.05µm/100mm | |
| 寬范圍 | 0.14µm/350mm | 0.2µm/550mm | ||
|
與轉臺軸平行度 (母線要素基準) |
0.2µm/350mm | 0.32µm/550mm | ||
| 移動范圍 | 350mm | 550mm | ||
| 定位速度 | 最大: 60mm/s (測量時: 0.5, 1, 2, 5mm/s) | |||
| 最大檢測高度 | 350mm | 550mm | ||
|
最大檢測深度 (使用標準測頭時) |
ø32×104mm (深度), ø12.7×26mm (深度) | |||
|
X軸 |
直線度 (λc2.5) | 0.4µm/200mm | ||
| 與轉臺軸垂直度 (母線要素基準) | 0.5µm/200mm | |||
| 移動范圍 | 225mm (–25mm ~ +200mm 轉臺中心) | |||
| 定位速度 | 最大: 50mm/s (測量時: 0.5, 1, 2, 5mm/s) | |||
|
檢出器 |
測力 | 約 40mN | ||
| 標準測頭, 材質 | ø1.6mm 硬質合金 | |||
| 范圍 | 標準 | ±400µm/±40µm/±4µm | ||
| 跟蹤 | ±5mm | |||
| 其他 | 旋轉機構 (0? ～ 270? 的范圍內以1? 增量旋轉) | |||
|
其他 |
氣壓 | 0.39MPa | ||
| 空氣消耗量 (標準狀態) | 45L/min (120L/min 以上氣源) | |||
| 重量 | 測量主體 | 650kg | 670kg | |
| 防震臺架 | 170kg | |||
