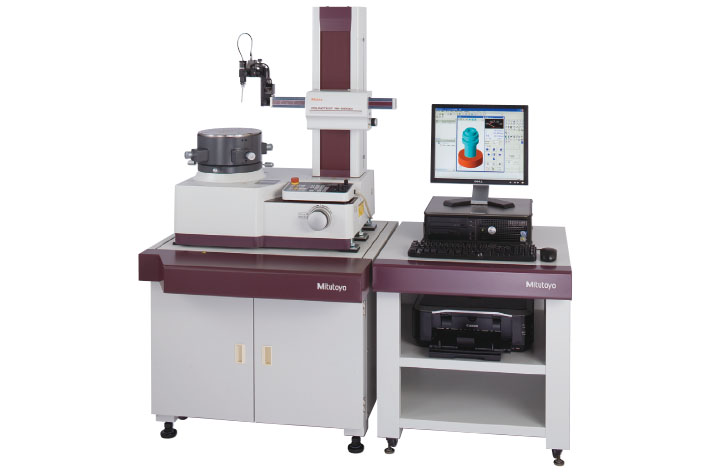

三豐圓度/圓柱度儀RA-2200CNC操作簡便的高精度旋轉工作臺徑向的旋轉精度要高于0.02+3.5H/10000μm而在軸向精度達到0.02+3.5X/10000μm。......
品牌：日本三豐
價格：根據配置詳細報價
13889943666
| 商品名稱 | 日本三豐圓度/圓柱儀 |
| 型號 | RA-2200CNC |
| 最大測量直徑 | Φ256µm |
| 旋轉精度 | (0.02+3.5H/10000)µm |
| 供應商 | 佛山市精測計量?jì)x器設備有限公司 |
• 操作簡便的高精度旋轉工作臺
徑向的旋轉精度要高于0.02+3.5H/10000μm,而在軸向精度達到0.02+3.5X/10000μm。不僅保證圓度或圓柱度的高精度測量而且還能保證平面度的高精度測量。此外，具有自動調心和調水平功能的旋轉工作臺作為標準特性，這樣操作者無需進行手動調心和調水平操作。 • 改變檢出器姿態的功能可進行CNC自動測量 三豐圓度儀自動控制支臂姿勢(垂直/水平)及檢出器的旋轉特征(在0 - 270º的范圍內以1º增量旋轉)能對多種要素組合進行連續測量，如外徑/內徑和/或上/下面測量。 另外，脫機教學功能可輕松生成工件程序。 • 定位傳感器可實現CNC高精度自動測量 X軸驅動裝置內有三豐公司光柵尺，可直接探測驅動裝置的位置。它保證了對三豐圓度/圓柱度儀重復測量來說至關重要的高精度定位。 • 粗糙度檢出器 日本三豐圓度儀可選粗糙度檢出器可進行粗糙度測量。根據需要在徑向和軸向固定工件。
| 型號 | RA-2200 CNC | |||
| Z軸立柱 | 標準立柱 (垂直移動: 300mm) | 高立柱 (垂直移動: 500mm) | ||
| 旋轉工作臺 | 旋轉精度 (JIS B 7451-1997) | 徑向 | (0.02+3.5H/10000)µm H: 為測量高度 (mm) | |
| 軸向 | (0.02+3.5X/10000)µm X: 到旋轉工作臺軸的距離 (mm) | |||
| 旋轉速度 | 2, 4, 6, 10 rpm | |||
| 工作臺有效直徑 | ø 235mm | |||
| 調心 / 調水平 | A.A.T | |||
| 調心范圍 | ±3mm | |||
| 調水平范圍 | ±1º | |||
| 臺面最大承重 | 30kg | |||
| 最大測量直徑 | ø 256mm | |||
| 最大工件直徑 | ø 580mm | |||
| 垂直移動 (Z軸立柱) | 移動直線度 (λc2.5) | 窄范圍 | 0.10µm/100mm | 0.10µm/100mm |
| 寬范圍 | 0.15µm/300mm | 0.25µm/500mm | ||
| 與轉臺軸平行度(母線要素基準) | 0.7µm/300mm | 1.2µm/500mm | ||
| 移動范圍 | 300mm | 500mm | ||
| 定位速度 | 最大: 50mm/s (測量時: 0.5,1.0, 2.0, 5.0 mm/s) | |||
| 最大檢測高度 | 300mm | 500mm | ||
| 最大檢測深度 (使用標準測桿時) | ø12.7×26mm (深度), ø 32×104mm (深度) | |||
| X軸 | 直線度 (λc2.5) | 0.7µm/150mm | ||
| 與轉臺軸垂直度 (母線要素基準) | 1.0µm/150mm | |||
| 移動范圍 | 175mm (–25mm ~ +150mm 轉臺中心) | |||
| 定位速度 | 最大: 30mm/s (測量時: 0.5, 1.0, 2.0, 5.0 mm/s) | |||
| 檢出器 | 測力 | 約 40mN | ||
| 標準測桿, 材質 | ø1.6mm 硬質合金 | |||
| 范圍 | 標準 | ±400µm/±40µm/±4µm | ||
| 追蹤 | ±5mm | |||
| 其他 | 旋轉機構 (0? ～ 270? 的范圍內以1? 增量旋轉) | |||
| 其他 | 電源 | 100-240VAC | ||
| 氣壓 | 0.39MPa | |||
| 空氣消耗量 | 30L/min 標準狀態 (80L/min 以上氣源) | |||
| 本體重量 | 180kg | 200kg | ||
模具
電子
塑膠
五金
家具
汽配
廠家承諾
三豐公司在確保圓度儀質量的同時,為了讓用戶安心使用,所有測量?jì)x器出庫都經過嚴格檢查！
佛山精測銷售的三豐圓度儀保證原廠正品！ 若有任何質量問題可包修、包換、包退
