三豐圓度儀RA-1600

日本三豐圓柱度測量?jì)xRA-1600是一款全新PC 對應的圓度和圓柱度測量?jì)x器，其廣泛的分析功能適用于多種工件的測量。......

品牌：日本三豐

價格：根據配置詳細報價

全國熱線

13889943666

產品簡介

product presentation

產品概述
product presentation

• 外形小巧且測量范圍寬確保其精度可與更高級別的型號相媲美。最大測量直徑: ø280mm垂直移動距離: 300mm最大工作臺載重: 25kg徑向旋轉精度: (0.02+6H/10000)μm軸向旋轉精度: (0.02+6X/10000)μm

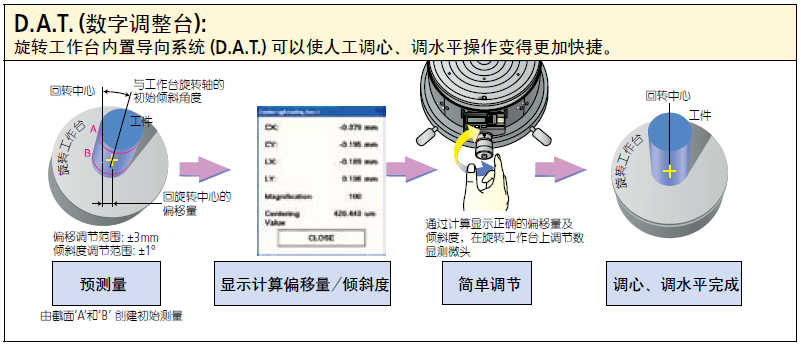

• D.A.T. (數字調整臺)功能有助于手動工件調心和調水平。

• 檢測部分提供安全裝置作為標準特性。檢出器上配有碰撞感應功能(在垂直方向時)防止Z軸上破壞性碰撞的發生。另外，還配有超限防預功能，當檢出器位移超出其范圍時，將停止系統的運行。

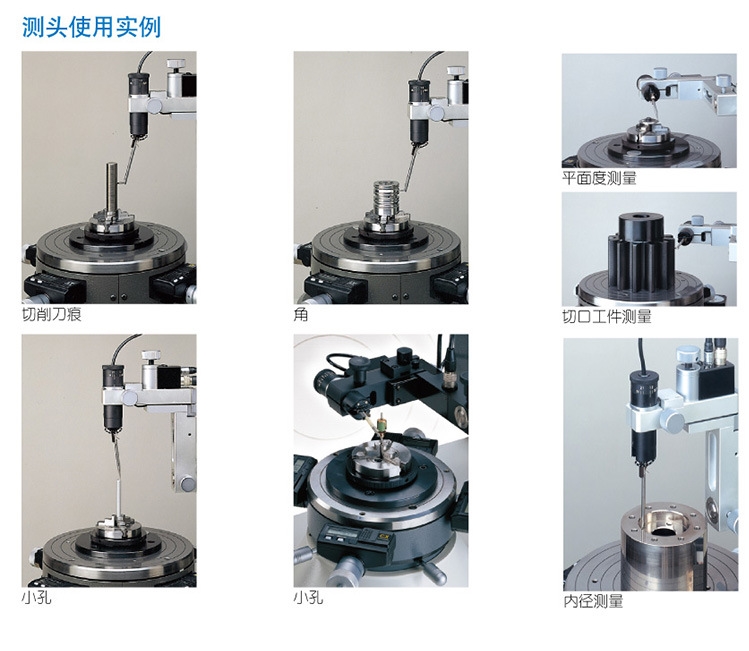

• 檢出器支架內可安裝滑動機構(可選滑動檢出器支架)。能夠通過單擊測量深孔厚壁工件，標準檢出器很難實現。

• 若使用圓度/圓柱度分析軟件(ROUNDPAK)，可以圖形方式顯示測量結果。

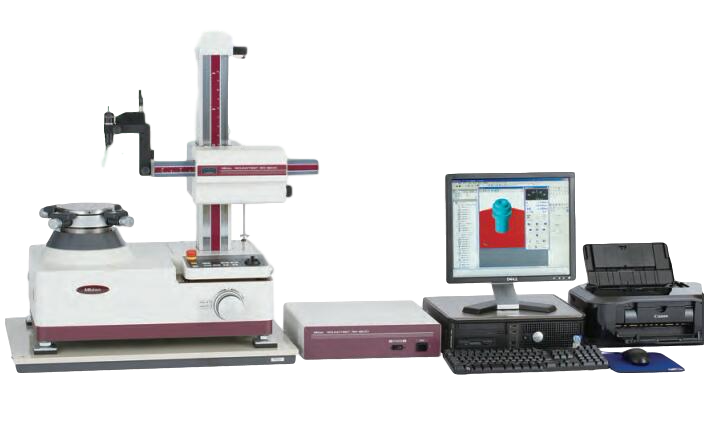

產品圖片

PRODUCT DISPLAY

技術參數
technical parameter

型號			RA-1600
旋轉工作臺	旋轉精度 (JIS B 7451-1997)	徑向	(0.02+6H/10000)µm H: 為測量高度 (mm)
		軸向	(0.02+6X/10000)µm X: 到旋轉工作臺軸的距離 (mm)
	旋轉速度		4, 6, 10rpm
	工作臺有效直徑		ø150mm
	調心 / 調水平范圍		D.A.T.
	調心范圍		±3mm
	調水平范圍		±1º
	臺面最大承重		25kg
	最大測量直徑		ø280mm
	最大工件直徑		ø560mm
垂直軸移動	驅動直線度 (λc2.5)		窄范圍: 0.20µm/100mm, 寬范圍: 0.30/300mm
	與轉臺軸平行度 (母線要素基準)		1.5µm/300mm
	定位速度		最大: 15mm/s (測量時: 0.5, 1.0, 2.0, 5.0 mm/s)
	垂直行程		300mm
	最大檢測高度		300mm*1
	最大檢測深度 (使用標準測桿時)		ø32×91mm (深度), ø7×50mm (深度)
X軸	直線度 (λc2.5)		2.7µm/140mm
	與轉臺軸垂直度 (母線要素基準)		1.6 µm/140mm
	移動范圍		165mm (–25mm - +140mm 轉臺中心)
	移動速度		最大: 8mm/s (測量時: 0.5, 1.0, 2.0, 5.0 mm/s)
檢出器	測力		10 - 50mN, 1 - 5級
	標準測桿, 材質		ø1.6mm 硬質合金
	范圍	標準	±400µm/±40µm/±4µm
		追蹤	±5mm
	其他		內/外徑測量簡單觸切換，Z軸碰撞檢測功能，測頭角度刻度標記 (±45º)
其他	電源		100-240VAC
	功耗		80W (除PC和打印機)
	氣壓		0.39MPa
	空氣消耗量		22L/min 標準狀態 (80L/min 以上氣源)
	主機重量		170kg
