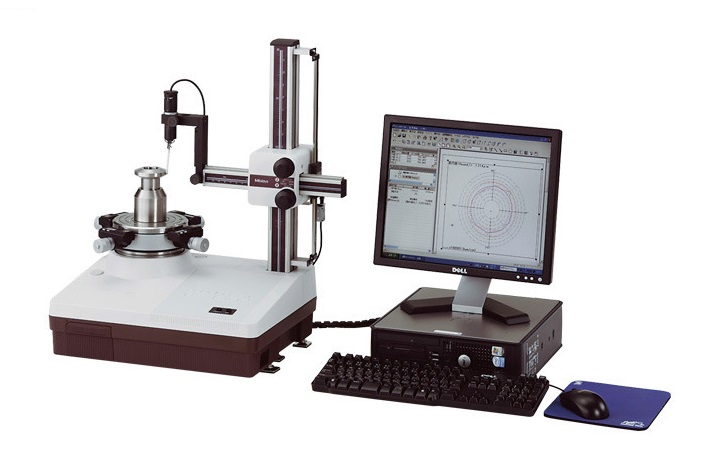

三豐圓度儀RA-120操作簡單、小巧輕便，用于車間生產線旁邊。具有全面特征分析的小型圓度測量儀，能適應各種不同工件的測量......
品牌：日本三豐
價格：根據配置詳細報價
13889943666
| 商品名稱 | 日本三豐圓度儀 |
| 型號 | RA-120 |
| 測量范圍 | ±1000µm |
| 精度 | (0.04+6H/10000)µm |
| 供應商 | 佛山市精測計量儀器設備有限公司 |
操作簡單、小巧輕便，用于車間生產線旁邊。 具有全面特征分析的小型圓度測量儀，能適應各種不同工件的測量 超出了一般工作用途，這臺小型圓度測量儀能針對使用優先級提供眾多的用戶友好特征，比如更大測量范圍的檢測器，帶有大屏幕LCD 的易于理解的操作屏，更易于調心和調水平的DAT 功能等。 實現了更加有效的測量及分析類型歸類的功能其數據分析完全可以滿足實驗室圓度測量儀的要求，檢出器的測量范圍寬達±1000μm， 精密旋轉工作臺具有很高的旋轉精度。 三豐圓度儀RA-120具有內置于主機的專用處理器與控制面板，用以控制設備操作 機臺特點： ● D.A.T（數字調整臺）功能有助于進行調節，如調心和調水平， 并大大減少了初步設置操作所需的時間。 ● 提供的功能，可與更高級別的型號想比美，如Z軸配有數字標尺。寬范圍檢出器和連續內/外徑測量 ● RA-120采用大型號LCD控制面板，操作面板上的圖標是用戶操作更簡便，帶有熱敏打印機 ● 使用表示幾何公差的圖標，如圓度和同軸度，只需按下所需圖標和開始按鈕就能開始測量
•內置操作面板上的圖標使用戶操作更簡便。
•主機內部包含電子元件，而外形小巧輕便。
•使用表示幾何公差的圖標，如圓度和筒軸度。只需按下所需圖標和開始按鈕就能開始測量。
• 主機集成電子元件，實現了外形小巧輕便的設計。
•提供的功能，可與更高級別的型號相媲美，如Z軸配有數字標尺、寬范圍檢出器和連續內/外徑測量。
• R O U N D P A K , 采用Windows操作系統進行高級分析的數據分析程序。

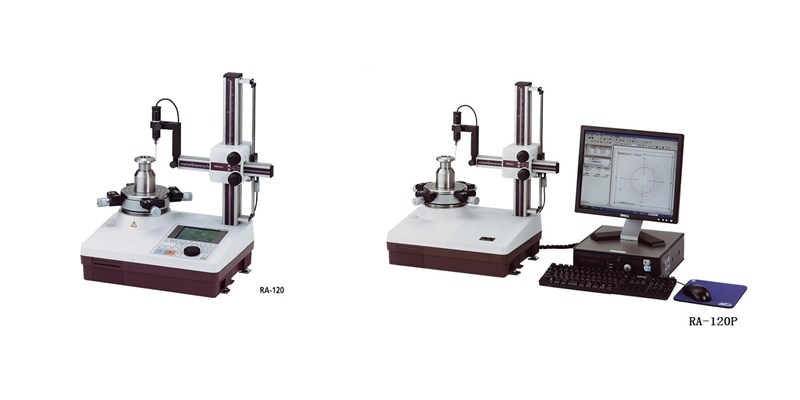

| 型號 | RA-120 | RA-120P | ||
|
旋轉臺 |
旋轉精度 (JIS B 7451-1997) |
徑向 | (0.04+6H/10000)µm H: 為測量高度 (mm) | |
| 軸向 | (0.04+6X/10000)µm X: 到旋轉工作臺軸的距離 (mm) | |||
| 旋轉速度 | 6rpm | |||
| 工作臺有效直徑 | ø150mm | |||
| 調心范圍 | ±3mm | |||
| 調水平范圍 | ±1º | |||
| 最大測量直徑 | ø280mm (ø380mm: 當檢出器變為垂直方向時， 只能測量50mm以下的工件) | |||
| 最大工件直徑 | ø440mm | |||
| 臺面最大承重 | 25kg | |||
|
垂直移動 |
垂直移動 | 280mm 從工作臺臺面 | ||
| 最大檢測高度 |
離旋轉工作臺面280mm (480mm: 檢出器支架反面安裝在垂直位置) |
|||
| 最大檢測深度 | ø30×100mm (深度), ø7×50mm (深度) | |||
| X軸 | 水平移動 | 165mm (–25mm - 140mm 包括工作臺旋轉中心) | ||
|
檢出器*1,*2 |
測量范圍 | 標準: ±1000µm | ||
| 測力 | 100mN (± 30%) | |||
| 標準測桿 | ø1.6 硬質合金 | |||
*1: 在徑向方向上，到工作臺中心的測量高度小于20mm和到工作臺頂端的測量高度小于20mm的工件需要使用輔助工作臺(選件)。
*2: 只有標準長度的測桿適用于本檢出器。長型測桿無法使用。
