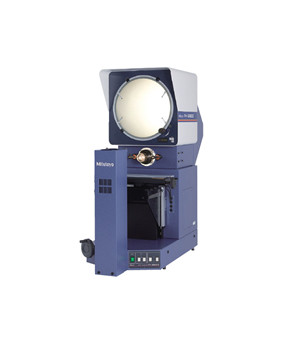

日本MITUTOYO三豐投影儀PH-3515F 172-868采用水平光學系統的臺式投影儀。工作臺的最大載重量為45kg,可對重型工件進行測量。測量范圍廣254mm (X) × 152mm (Y)),可對大尺寸工件進行測量。(PH-......
品牌:日本三豐
價格:根據配置詳細報價
13889943666
商品名稱 |
日本三豐投影儀 |
型號 |
PH-3515F |
測量范圍 | 254*152mm |
分辨率 | 0.001mm |
供 應 商 | 佛山市精測計量儀器設備有限公司 |
• 采用水平光學系統的臺式投影儀。
• 工作臺的最大載重量為45kg,可對重型工件進行測量。
• 測量范圍廣254mm (X) × 152mm (Y)),可對大尺寸工件進行測量。(PH-3515F)
• 數字顯示量角器可輕松進行角度測量。(PH-3515F)
• 與2-D 數據處理器(選件) QM-Data200 組合使用可提供多種不同的尺寸測量方法。
• 透射照明用于檢測工件輪廓,斜向反射照明用于觀察工件表面。

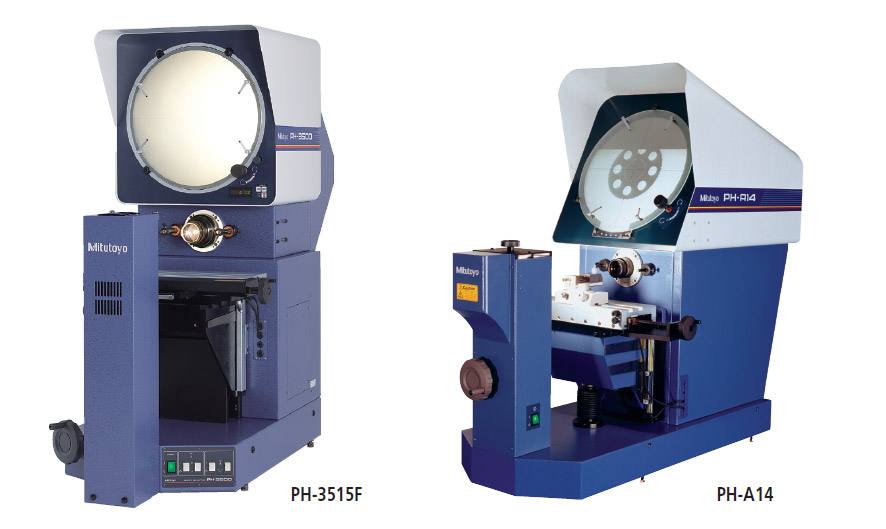

型號 | PH-3515F | PH-A14 | |
貨號 | 172-868*1 | 172-810*2 | |
投影圖像 | 正像 | 倒像 | |
投影屏幕 |
有效直徑 | ø353mm | ø356mm |
屏幕材料 | 微粒磨砂玻璃 | ||
屏幕旋轉 | ±360º(顯示為±370º) | ||
角度讀數 | 數顯計數器 (LED) (ABS/INC 模式切換, 調零) | 游標尺 | |
分辨力 | 1' 或 0.01º (可切換) | 2' (分度值) | |
機械裝置 | 微調和鎖緊 | ||
十字線 | 90º(實線) | ||
投影鏡頭 | 放大倍率 | 10X (標準配置), 5X(僅限PH-3515F), 20X, 50X, 100X | |
鏡頭安裝 | 螺紋安裝 | ||
倍率精度 | 透射照明 | 標稱放大率小于±0.1% | |
反射照明 | 標稱放大率小于±0.15% | ||
照明*3 |
透射照明 |
鹵素燈泡(24V,150W,500小時) (No.515530) 遠心光學系統,吸熱濾光片,內置冷卻風扇 2檔(高/低)亮度轉換,可與彩色濾光片組合使用 |
|
反射照明 |
鹵素燈泡(24V,200W,500小時) (No.12BAA637) 可調聚光鏡頭,吸熱濾光片,內置冷卻風扇 |
||
X / Y計數器分辨力 *4 | — | ||
測量范圍 (X×Y) | 254×152mm | 200×100mm |
三豐公司在確保投影儀質量的同時,為了讓用戶安心使用,所有測量儀器出庫都經過嚴格檢查!
投影儀如出現故障,精測接到通知后在24小時內可到達現場并開始維修。
