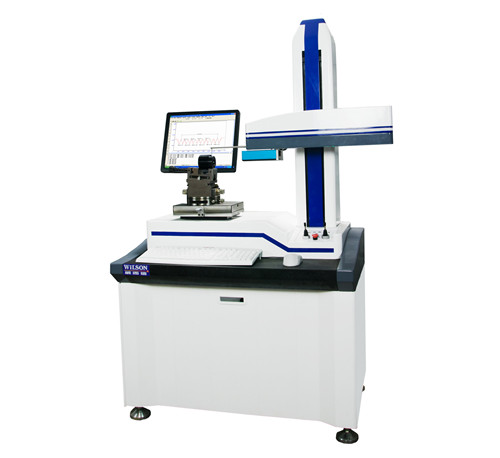

粗糙度輪廓儀MMD-HR150可測各種精密機械零件的素線輪廓形狀參數，角度處理（坐標角度、直線夾角）、圓弧處理（圓弧半徑、圓心距、圓心到直線的距離、交點到圓心的距離等點線處理......
品牌：威而信
價格：根據配置詳細報價
13889943666
| 商品名稱 |
威而信粗糙度輪廓儀 |
| 型號 | MMD-HR150 |
| 最大驅動行程長度 | 17.5mm/0.71 inch |
| 分辨率 | 0.05μm |
| 供 應 商 | 佛山市精測計量?jì)x器設備有限公司 |
可測各種精密機械零件的素線輪廓形狀參數，角度處理（坐標角度、直線夾角）、圓弧處理（圓弧半徑、圓心距、圓心到直線的距離、交點到圓心的距離等點線處理、直線度、槽深、槽寬、溝邊距、溝心距、水平距等參數。
模具
電子
塑膠
五金
家具配件
汽配
| 測量項目 | |
| 粗糙度 部分 | Ra,Rz=Ry(JIS),Rq,Rt=Rmax,Rp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rku,Rsm,Rmr |
| 粗糙度 測量范圍 | |
| X軸 | RA：0.005μm—16.00μm |
| Z1軸 | ±20μm、±40μm、±80μm |
| 取 樣 長 度 L | 0.25mm、0.80mm、2.50mm、自動 |
| 評 定 長 度 | 1L—5L(可選 L為取樣長度) |
| 測量行程長度 | 3L—7L(可選 L為取樣長度) |
| 輪廓儀 測量范圍 | |
| X軸（橫導軌） | 150mm |
| Z1軸（傳感器） | 50mm |
| Z軸（立柱） | 500mm |
| 粗糙度 測量精度 | |
| 示值誤差 1 | 0.001μm |
| 示值誤差 2 | ≤±7％ |
| 輪廓儀 測量精度 | |
|
X軸 (L=X軸導軌移動距離) |
±(1+L/300)μm |
|
Z1軸 (H=Z1軸方向測量高度) |
±(0.8+2H/100)μm |
| X軸水平臂 | |
| 直線度 | 1.2μm/150mm |
| 光柵分辨率 | 0.1μm |
| 光柵產地 | 進口 |
| Z1軸傳感器 | |
| 分辨率 | 0.05μm |
| 傳感器類型 | 光柵傳感器 |
| 產地 | 進口 |
| 移動方向 | 前/后 雙方向 |
| 測力 | 0.5-6g |
| 測針針尖 | 硬質合金 R：0.05mm、0.01mm |
| 爬坡角度 | 上升77度 下降88度 |
| 驅動行程 | |
| 最大驅動行程長度 | 17.5mm/0.71 inch |
| 最小驅動行程長度 | 1.3mm/0.052 inch |
| 粗糙度 速度 | |
| 測量速度 | 0.135mm/s、0. 5mm/s、1mm/s |
| 輪廓儀 速度 | |
| 測量速度 | 0.1mm/s,0.2mm/s,0.5mm/s（自定義） |
| 定位速度 | 0.1mm/s,0.2mm/s,0.5mm/s（自定義） |
| 圖形放大/縮小 | |
| 圖形放大 | 可任意縮小、放大 |
| 綜合調整臺 | |
| 綜合調整臺 |
X軸水平傾斜調整范圍：±30° Y軸方向調整范圍：±7.5mm Z軸回轉可調360度（帶微調裝置） |
| 安裝要求 | |
| 電源 | 220-240V AC, 50HZ，單獨地線；最大功率消耗450W |
| 壓縮空氣 | 純凈壓縮空氣：氣壓0.4MP，消耗0.1m3 /min （氣源供給0.6MP，0.25m3 /min以上） |
| 環境要求 | 工作溫度：10°-30°（常溫）；濕度20-80%RH（無結露），良好地線，無明顯振源 |
威而信公司在確保粗糙度輪廓儀質量的同時,為了讓用戶安心使用,所有測量?jì)x器出庫都經過嚴格檢查！
佛山精測銷售的粗糙度輪廓儀保證原廠正品！ 若有任何質量問題可包修、包換、包退
