三豐帶表卡尺使用方法及正確讀數【圖解】

　　         三豐帶表卡尺不怕油和水，但是在使用過程中需要注意防震和防塵。震動輕則會導致指針偏移零位，重則會致內部機芯和齒輪脫離，影響示值?；覊m會影響精度，大的鐵屑進入也條，不小心拉動會導致傳動齒別裂卡尺報廢。帶表卡尺屬于長度類精密儀器，在使用過程中將要輕拿輕放，使用完畢，請擦拭干凈，閉合卡尺，免有害灰塵和鐵屑進入!再就是使用雙向防麓的帶表卡尺，這種卡尺防震效果會更好些!

　　指示表的分度值：有0.01、0.02、0.05三種。指示表指針旋轉一周所指示的長度，0.01和部分0.02為1mm，對分度值0.02的部分卡尺是2mm，對分度值為0.05的為5mm。


　　性能特點：

　　1.測量內徑、外徑、深度、合階四種測量功能，能進行直接測量和比較測量;


　　2.不銹鋼制造，刻線面無光鍍絡，激光刻線、線紋清晰、耐磨;


　　3.測量范圍在200mm以上的帶表卡尺帶有微動滾輪，可滾輪微調，便于單手操作。


　　4.指示表具有防震性能和外圈鎖緊裝置。


　　帶表卡尺的使用方法：

　　三豐帶表卡尺使用方法是否正確，直接影響精度，使用時應遵守下列要求：


　　1.使用前應將帶表卡尺擦干凈，然后拉動尺椎，沿尺身滑動應靈活、平穩，不得時緊時松或卡住現象。用緊固螺釘固定尺框身讀數不應發生變化。

　　2.檢查零位。輕輕推動尺框，使兩測量爪的測量面合攏，檢查兩淵量面接觸情況，不得有明顯漏光現象，并且表盤指針指向“0”。同時，檢查尺身與尺框是否在零刻度線對齊


　　3.測量時，用手慢慢推動和拉動尺框，使量爪與被測零件表面輕輕接觸，然后輕輕晃動帶表卡尺，使其接觸良好。使用帶表卡尺時因沒有測力機構，全憑操作者手感掌握，不得用力過大，以免影響測量精度。


　　4. 測量外形尺寸時，應先將帶表卡尺活動量爪張開，使工件能自由地放入兩量爪之間，然后將固定量爪貼靠在工作表面上，用手移動尺框，使活動量爪緊密貼在工件表面上。注意：(1).測量時工件兩端面與量爪不得

　　傾斜。(2).測量時，不得使用量爪間的距離小于工件尺寸，而強制將量爪卡到零件上。


　　5. 測量內徑尺寸時，應將兩刀口內量爪分開且距離小于被測尺寸，放入被湖孔內后再移動尺框內量爪使其在工件內表面緊密接觸，即可以在卡尺進行讀數。注意：游標卡尺測量爪應測在工件兩端孔的直徑位置處，

　　且不得正斜。


　　6.帶表卡尺量爪測量面有多種形狀。測量時，應根據被測零件的形狀正確選用。如測量長度和外形尺寸，則應選用外量爪測量;如臧內徑，應選用內量爪測量;如測深度，則應選用深度尺來測量


　　7. 讀數時，帶表卡尺應水平拿著，使視線正對刻度線表面，然后按讀數方法仔細辯認指示位置，以便讀出。避免因視線不正，造成讀數誤差。

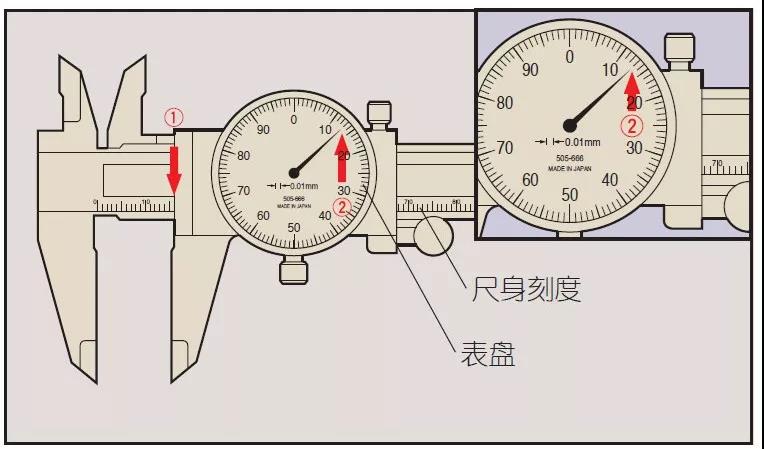

日本三豐帶表卡尺如何正確讀數？下面為您詳細講解正確的讀數方法：

分度值             0.01mm


①主標尺讀數                16 mm

②表盤讀數                   0.13mm

————————————————

讀數值                         16.13mm


國產帶表卡尺的讀數方法：

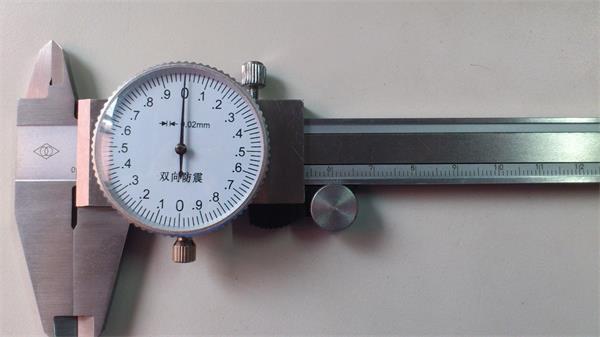

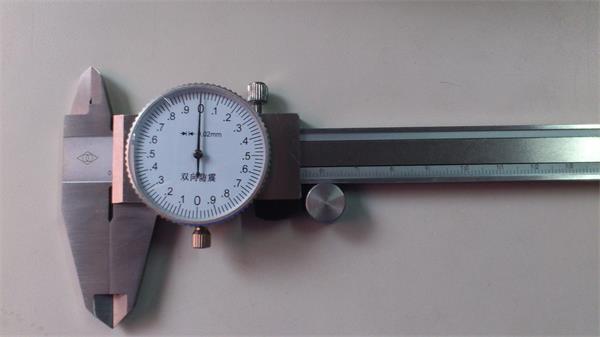

　　這就是我們常用的帶表卡尺，由主尺和表盤兩部分構成。

　　表盤上面每一刻度的值為“0.02mm”，表盤指針每旋轉一整圈的值等于主尺上面一個刻度的值，為“1mm”。

　　讀數時，先讀主尺上面的值，再讀表盤上面的值。當主尺上面的值為偶數時，我們則在表盤上讀右半圈的數值；當主尺上面的值為奇數時，我們則在表盤上讀左半圈的數值。（如下）

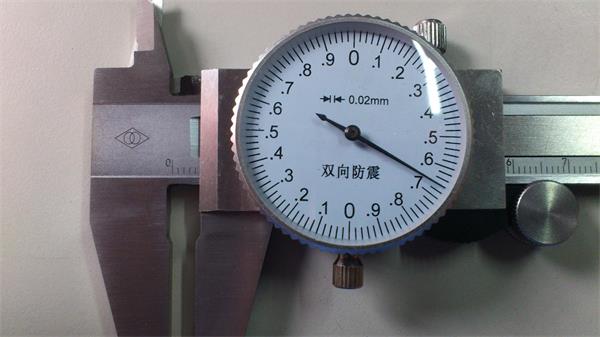

　　如圖：主尺上的值為“4mm”，為偶數，我們在表盤上面的讀數則取右半圈數值，為“0.66mm”，總數值為“4.66mm”。

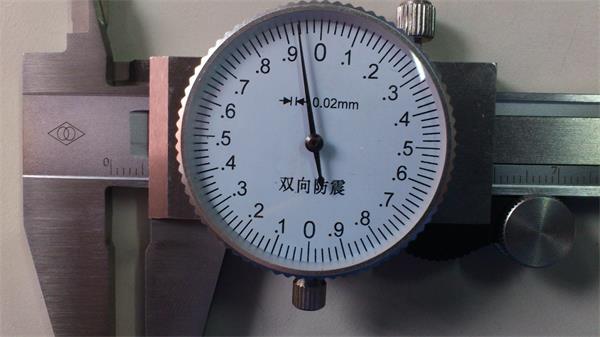

　　如圖：主尺上的值為“5mm”，為奇數，那么我們在表盤上面的的讀數則取左半圈數值，為“0.92mm”，總數值為“5.92mm”。

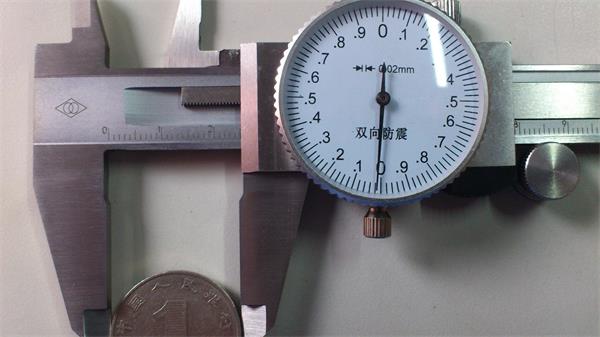

　　如圖我們可以看到，一元硬幣的直徑在卡尺上的數值可由兩部分讀出：主尺上的值為“25mm”，表盤上的值為“0.00”，由此得出一元硬幣的直徑為“25mm”。

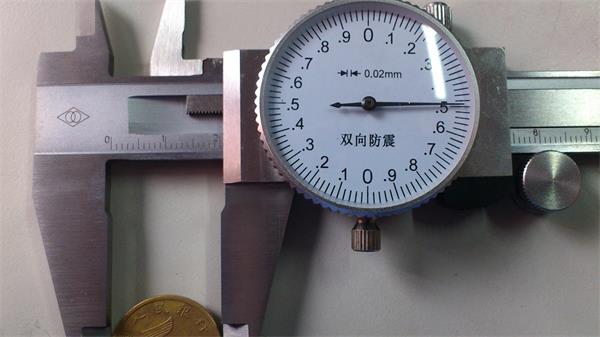

　　通過此圖我們可以看到，五角硬幣在卡尺的主尺上的值為“20mm”，表盤上的值為“0.48mm”，由此得出五角硬幣的直徑為“20.48mm”。

以上是精測儀器量具部整理的關于日本三豐帶表卡尺如何正確讀數的詳細解答。希望對您有所幫助。

如您需要了解關于【日本三豐卡尺】的技術參數，推薦您點擊查看此鏈接：日本三豐卡尺全系列


福 利：如果您想更新、淘汰公司儀器設備，我公司還提供“以舊換新  高價回收”服務


--------------------------------------------------------

作者：佛山精測儀器日本三豐量具部
